德州扑克规则

近日，德州扑克规则 光电功能材料器件与物理联合长春理工大学科研团队近日在《Advanced Science》期刊上发表了题为“ynergistic Pyro-Phototronics and Structural Anisotropy in CsAg2I3/GaN Heterostructures for High-Performance Polarization-Sensitive UV Photodetectors”研究型论文，文章一作为翟亚林博士，导师为施大宁教授和姜明明研究员。该论文通过CVD生长的非中心对称CsAg2I3单晶与GaN构建范德华异质结，利用热释光电子效应与面内结构各向异性的协同机制，实现了兼具自供电、超快响应（16/21 μs）和创纪录偏振二向色比（10.5）的高性能紫外偏振光探测器，并展示了其在信息分光加密系统中的实际应用潜力。

研究背景与需求牵引

紫外偏振自驱动光电探测器是空天传感、加密光通信、偏振成像等前沿领域的核心光电器件。当前主流宽禁带紫外材料体系分为两类：Ga2O3、AlGaN 等传统无机半导体依赖掺杂、应变等外部手段打破晶体对称以获得偏振响应，该方式会破坏载流子迁移率与光学透过性，大幅劣化器件综合性能；无铅卤钙钛矿凭借高吸光系数、长载流子扩散长度、可定向各向异性生长优势成为备选，但绝大多数具备热释电效应的非中心对称钙钛矿本征稳定性极差，常温光照、轻微热刺激下易发生离子迁移与晶体分解，难以走向实际应用。同时，异质结构筑层面存在两大核心瓶颈：其一，传统高温蒸镀金属会在界面引入大量金属诱导间隙态，形成强费米能级钉扎效应，高密度界面缺陷成为光生载流子复合中心，大幅削弱内建电场，压制光伏与热释电光耦合响应；其二，精确构建 II 型或 Z 型能带匹配异质结难度极高，难以实现高效电子-空穴分离。现有器件普遍无法同时实现自驱动工作、高偏振分辨能力、超快响应与长期环境稳定，亟需开发兼具本征非中心对称晶体结构、优异紫外吸收、高热释电效应、高环境稳定性的全新无铅钙钛矿材料，并通过范德华异质结界面工程突破界面损耗难题，为多功能紫外偏振探测提供全新材料与器件方案。

新一代安全光通信、空天紫外偏振探测、高精度人工视觉系统对光电探测器提出多重硬性指标需求：一是自驱动低功耗运行，适配卫星、微型传感节点等无外接电源场景；二是高偏振分辨能力，利用偏振维度实现多进制加密传输，提升通信抗干扰与信息容量；三是紫外波段光谱选择性探测，规避可见光背景噪声；四是超快响应速度，满足高速光信号解调；五是长期环境稳定性，适配野外、太空高低温、空气暴露复杂工况。现有商用紫外探测器依赖外置偏振片、光学滤光片，系统体积大、光学损耗高、集成难度大；钙钛矿基偏振探测器大多偏振消光比偏低、稳定性不足，无法落地加密通信场景。基于热释光电子协同效应的器件方案可同步提升光电流与偏振分辨性能，但目前尚未在银基无铅钙钛矿体系实现验证。面向分布式密钥分割加密通信、机载紫外偏振成像等实际应用，亟需研发集窄带紫外响应、超高偏振各向异性、自驱动、超长稳定性于一体的新型范德华异质结探测器。本研究针对上述产业与科研双重需求，设计 CsAg2I3/GaN 范德华异质结构，利用晶体本征各向异性与热释光电协同增益，无需外置光学元件即可实现高性能偏振紫外探测，为小型化、高安全光传输与微型紫外传感提供可工程化的器件新路径。

成果简介

该研究通过首创性地将热释光电子效应与结构各向异性协同整合于CsAg2I3/GaN范德华异质结中，成功突破了传统宽禁带半导体在偏振紫外探测领域的多重瓶颈。研究团队利用化学气相沉积法合成了高质量、非中心对称的CsAg2I3单晶，其兼具3.38 eV直接带隙、显著的平面内光学各向异性及强烈热释电响应，从根本上克服了铅基钙钛矿稳定性差与无机宽禁带材料对称性受限的固有缺陷。所构筑的异质结凭借原子级锐利界面实现了0.3 pA超低暗电流与10⁴量级开关比，并在零偏压下获得0.28 A/W响应度、1.7×1012 Jones探测率及16/21 µs超快响应速度，外量子效率高达95.3%。尤为突破性的是，热释光电子效应显著放大偏振敏感特性，使器件在-2 V偏压下实现创纪录的10.5二向色性比，为全无机钙钛矿体系迄今最高值。该工作首次揭示了热释光电子效应与结构各向异性在异质结中的协同增强机制，并成功演示了其在信息分割加密系统中的实际应用，为发展自供能、高安全性的下一代智能光电器件提供了全新设计范式与材料平台。

主要的创新性研究成果

（1）具有独特光电性质的准二维单晶的可控合成：本研究展示了一种优化的CVD方法，用于合成具有本征非中心对称结构的高质量层状CsAg2I3单晶。该材料表现出较宽的带隙（3.38 eV）、显著的面内光学各向异性、强二阶非线性光学响应以及较大的热释电系数，突破了结构非对称性、宽带隙与环境稳定性之间的传统制约关系。

（2）具备优异性能指标的范德华异质结紫外光电探测器：所构建的自供电CsAg2I3/GaN范德华异质结偏振敏感紫外光电探测器，实现了包括响应度0.28 A/W、比探测率1.7×1012 Jones、超快响应速度（16/21 μs）以及超低暗电流（0.3 pA）在内的国际先进性能指标。尤其值得指出的是，该器件在UVA波段展现出优异的光谱选择性，并在偏压下获得高达10.5的偏振二向色性比，这一数值优于绝大多数已报道的宽禁带半导体探测器。

（3）热释光电子效应作为性能增强机制：本研究阐明了热释光电子效应（光-热-电耦合）如何协同增强异质结界面的载流子产生、分离与输运过程。该效应不仅加速了光响应速度，还显著提升了偏振灵敏度，使偏振二向色性比从纯光伏模式下的3.95提升至0 V偏压下的7.6，并在−2 V偏压下进一步提高至10.5。这是首次在全无机钙钛矿材料中观测到此类增强现象。

（4）在安全信息加密中的实际应用：凭借其卓越的偏振分辨能力，该探测器成功应用于信息拆分加密系统中，以偏振紫外光作为保密通信信道。该演示充分展示了器件在髙安全性光通信领域的独特优势，证实了其在需要偏振编码数据传输的场景中具有不可替代性。

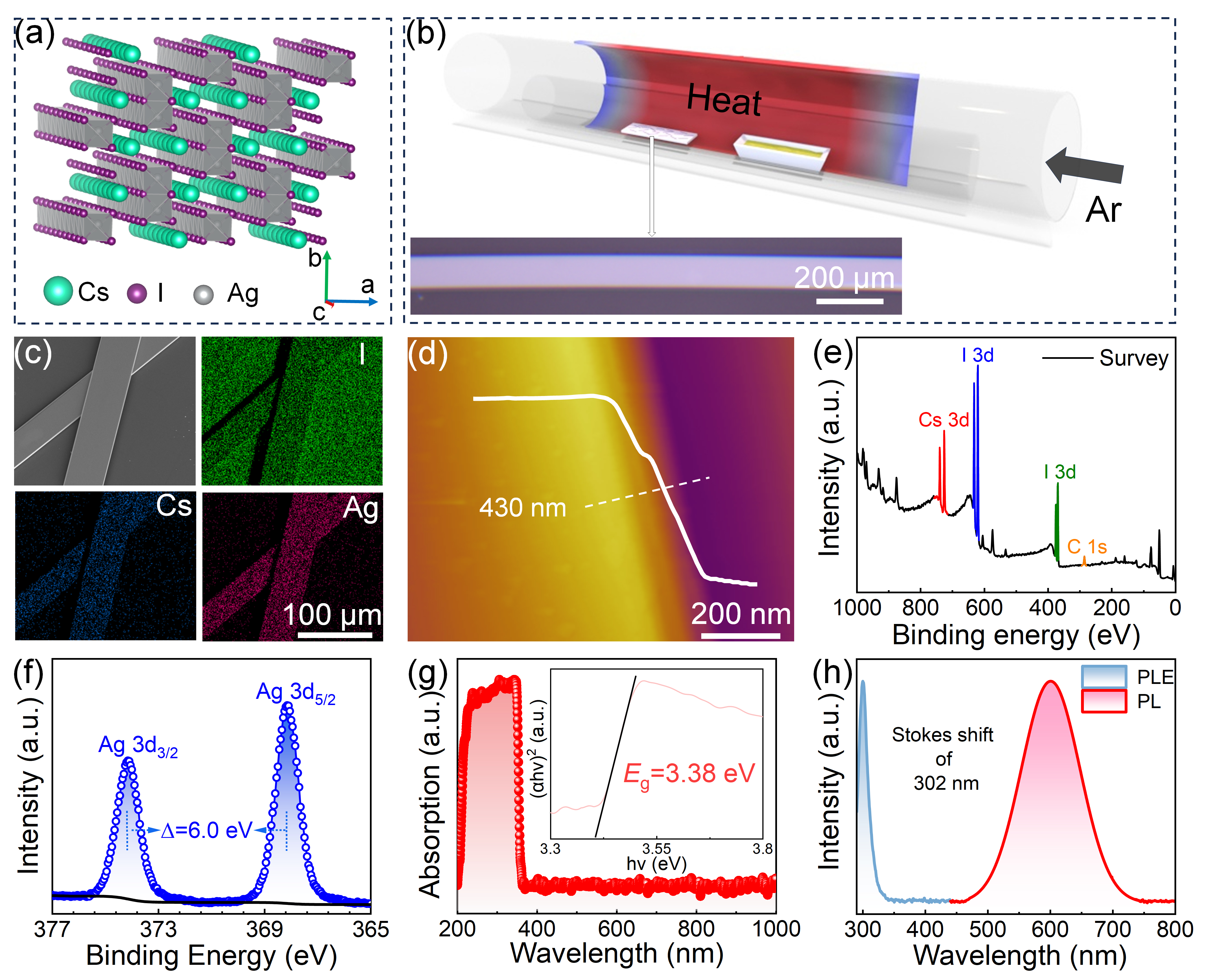

图1 CsAg2I3钙钛矿的合成与表征。（a）CsAg2I3晶体结构示意图。（b）CVD法生长CsAg2I3低维单晶材料的流程示意图。（c）单一低维CsAg2I3单晶的扫描电镜（SEM）图像及元素分布图。（d）带状CsAg2I3单晶的原子力显微镜（AFM）图像及其高度测量结果。（e）CsAg2I3样品的X射线光电子能谱（XPS）全谱。（f）CsAg2I3单晶中Ag 3d轨道的XPS高分辨谱。（g）CsAg2I3单晶的吸收光谱及对应的Tauc图（右上角插图）。（h）光致发光激发（PLE）光谱和光致发光（PL）光谱。

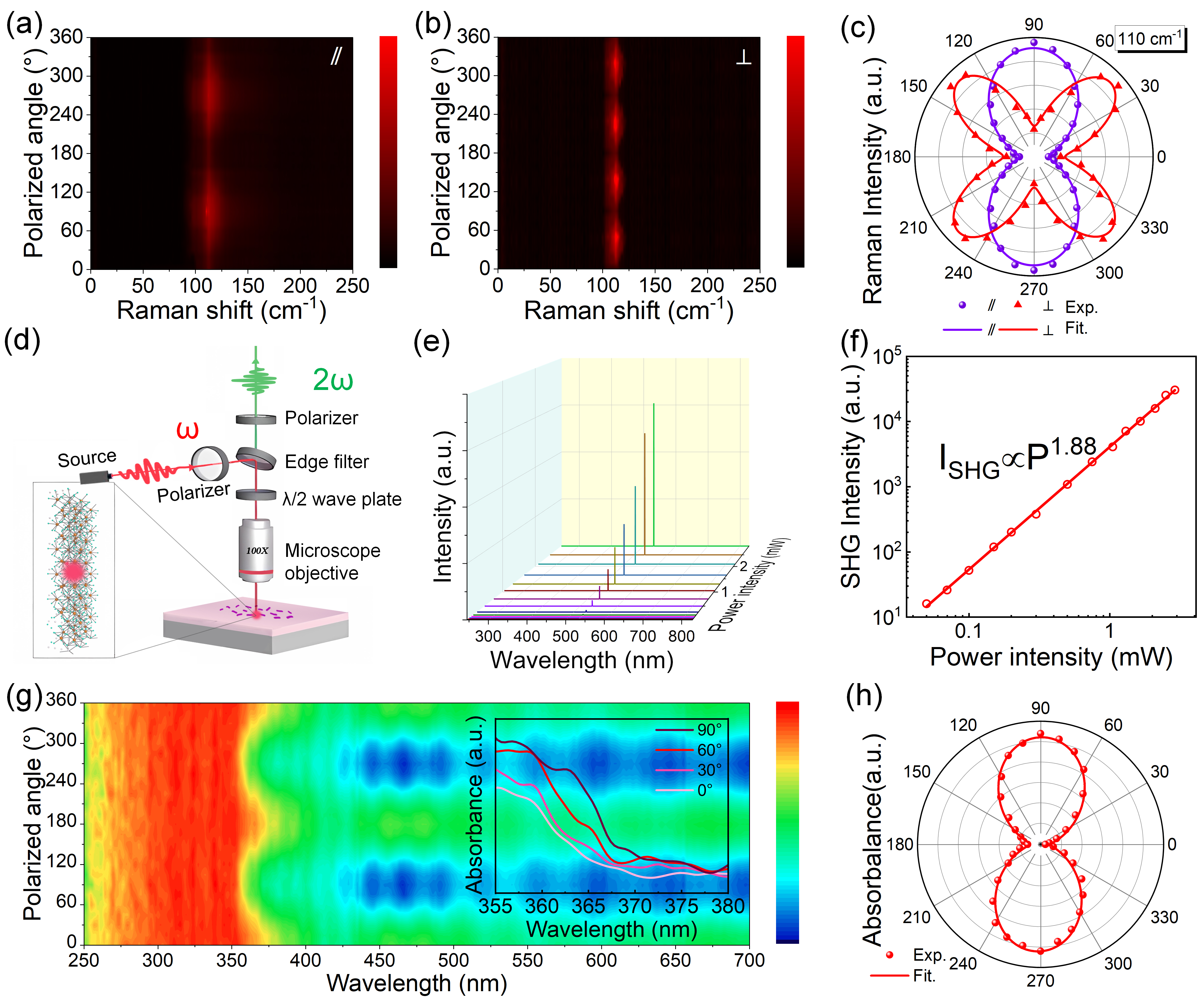

图2 CVD 合成的CsAg2I3单晶的光学各向异性。（a）平行偏振配置下角度分辨拉曼光谱的等高线图；（b）垂直偏振配置下角度分辨拉曼光谱的等高线图；（c）角度分辨及拟合峰强度的极坐标图；（d）二次谐波产生（SHG）实验装置示意图（e）CsAg2I3单晶的功率依赖 SHG 强度；（f）SHG 强度随功率对数变化的线性拟合；（g）CsAg2I3单晶偏振依赖吸收强度的等高线图。插图：355–380 nm 波段的角度-吸收强度曲线；（h）365 nm 处吸光度的极坐标图。

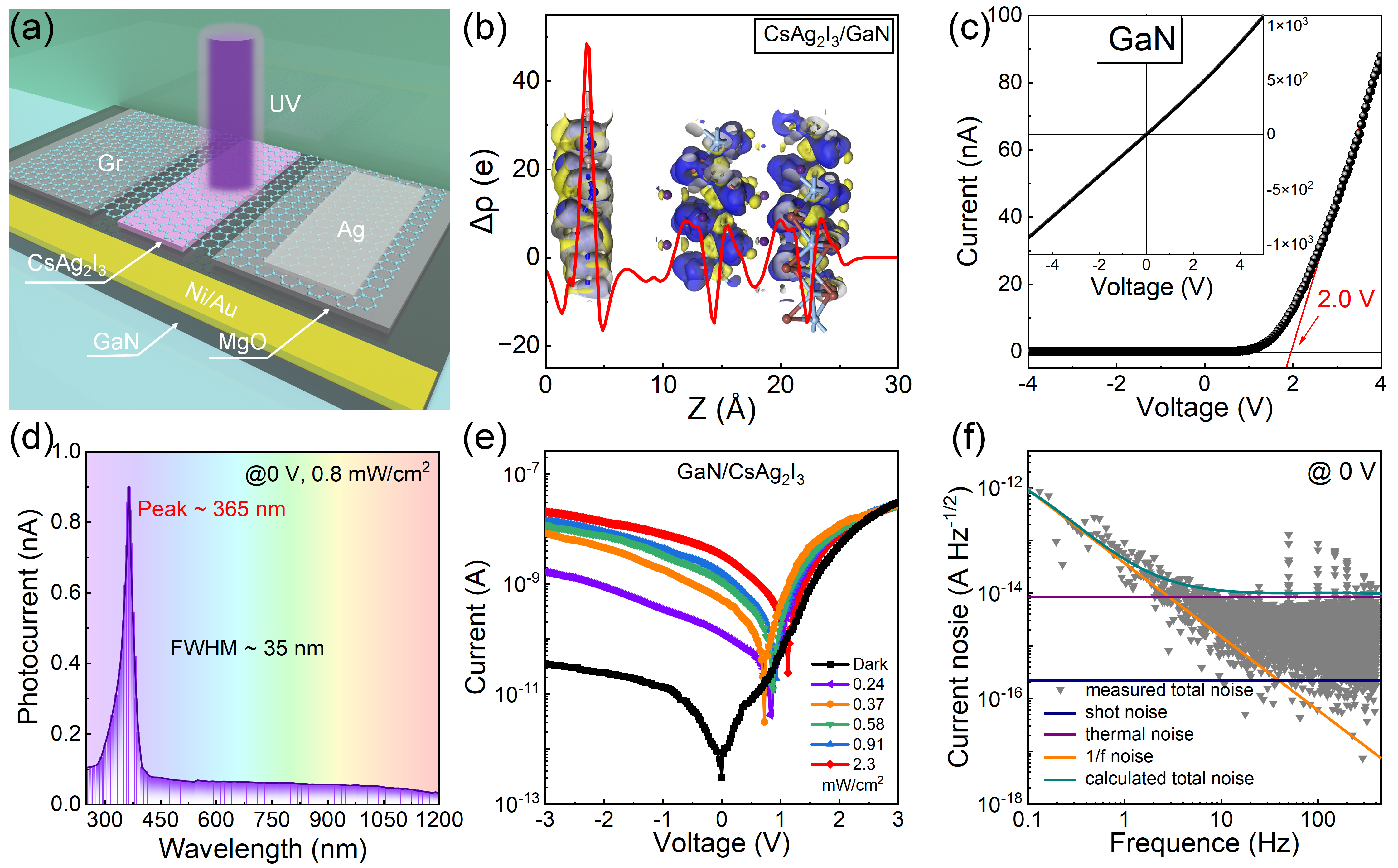

图3 CsAg2I3/GaN范德华异质结光电探测器的光响应特性。（a）器件结构示意图。（b）CsAg2I3/GaN界面的差分电荷密度。（c）器件在暗态下的I–V特性曲线，插图为GaN衬底的I–V曲线。（d）零偏压下探测器的波长依赖光电流响应（e）365 nm光照下，不同光功率密度对应的I–V特性曲线。（f）对时域暗态电流进行傅里叶变换得到的总噪声功率密度谱。

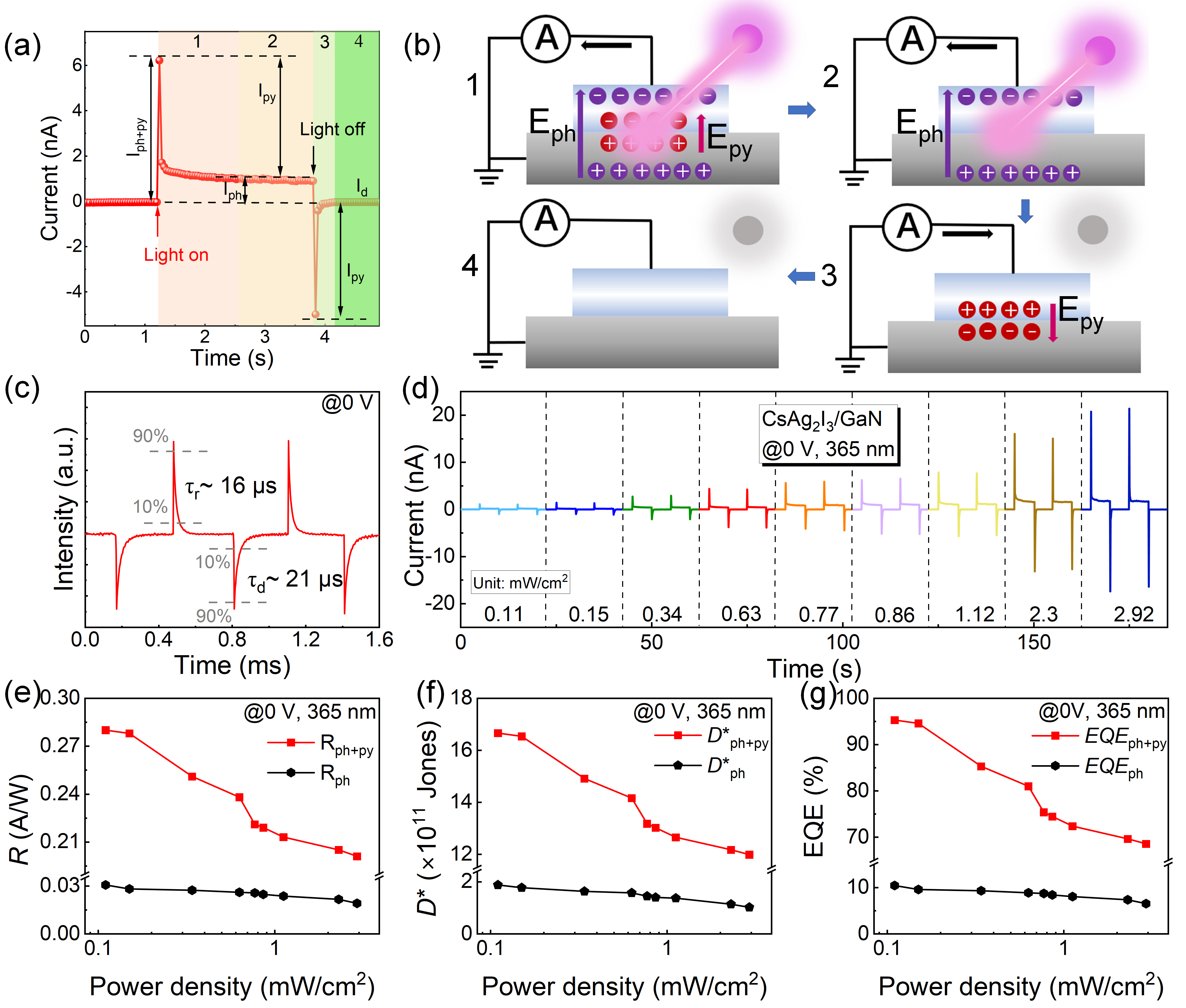

图4 热释光电子效应增强型紫外光电探测器（PD）的光探测性能。（a）在热释光电子效应作用下，自供电PD的典型瞬态光电流响应（365 nm，0.8 mW/cm2）。（b）对应（a）中四个区域，CsAg2I3/GaN范德华异质结PD的光电响应机制示意图。（c）器件的时间分辨光响应。（d）在不同功率密度365 nm光照下PD的I–t特性曲线。（e）光响应度（含热释光效应，Rph+py）与不含热释光效应（Rph）随功率密度的变化。（f）探测率（含热释光效应，Dph+py∗）与不含热释光效应（Dph∗）随功率密度的变化。（g）外量子效率（含热释光效应，EQEph+py）与不含热释光效应（EQEph）随功率密度的变化。

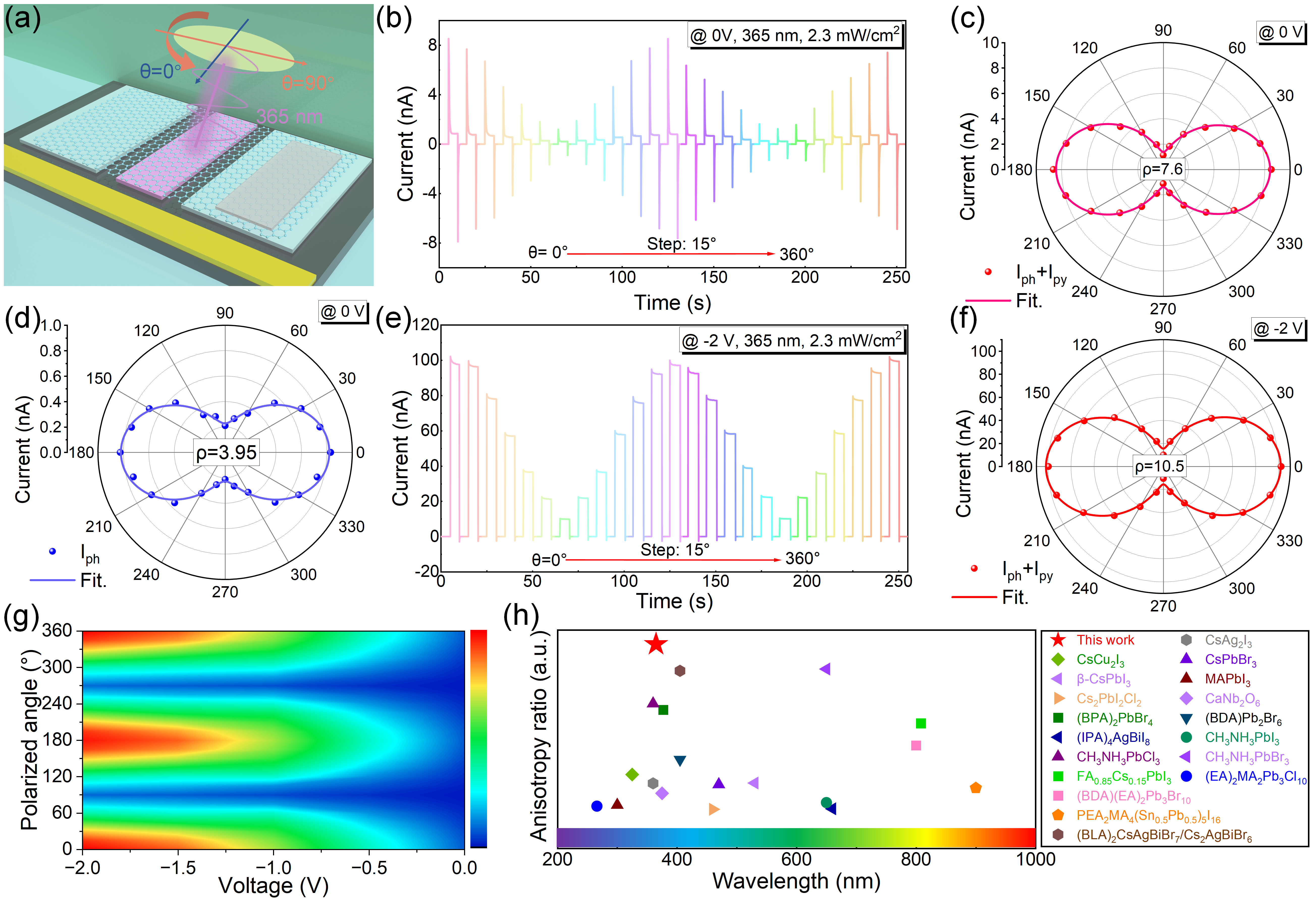

图5 所制备的CsAg2I3/GaN范德华异质结PD的偏振特性及性能比较。（a）偏振敏感光探测的示意图。（b）在365 nm线偏振光（LPL）照射下、0 V偏压时的时间分辨光响应。（c）0 V偏压下Iph+py 的极坐标图，对应的各向异性比为7.6。（d）0 V偏压下 IphIph 的极坐标图，对应的各向异性比为3.95。（e）在−2 V偏压下的时间分辨光响应。（f）−2 V偏压下偏振响应度的极坐标图，各向异性比为10.5。（g）不同偏压下、365 nm光照时的Iph+py 映射图。（h）总结了若干代表性钙钛矿基PD的各向异性比。

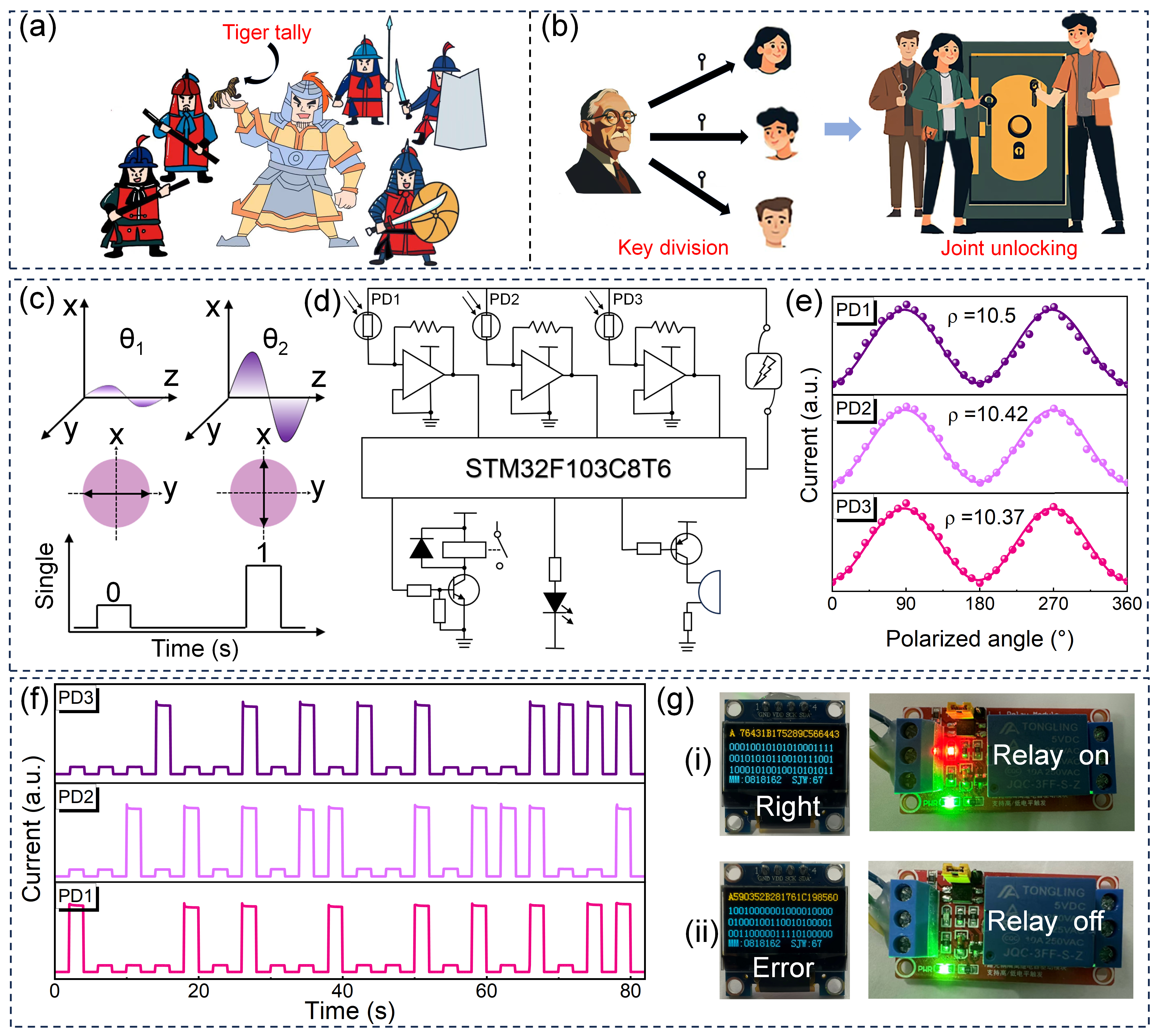

图6 基于高各向异性比的多光电探测器（PD）的密钥分配应用。（a）完整的虎符调兵示意图。（b）银行中的分布式密钥管理。（c）发射端的两路偏振信号脉冲及接收端对应的两路光电信号。（d）密钥分配系统的电路原理图。（e）三个PD的偏振电流特性。（f）PD产生的光电信号。（g）OLED显示模块及实物显示。

总结与展望

本文通过在CsAg2I3/GaN范德华异质结中协同热释光电子效应与结构各向异性，成功实现了高性能自驱动偏振敏感紫外光电探测。CVD生长的CsAg2I3单晶兼具宽禁带（3.38 eV）、强非中心对称结构、显著热释电性和面内各向异性，突破了传统钙钛矿稳定性差和无机宽禁带半导体缺乏本征偏振响应的瓶颈。器件展现出0.3 pA超低暗电流、0.28 A/W高响应度、1.7×1012 Jones比探测率及16/21 μs超快响应速度，其偏振二向色性比在偏压下高达10.5，为全无机钙钛矿体系迄今最优。该工作首次揭示了热释光电子效应对偏振灵敏度的显著增强机制，并展示了其在信息拆分加密系统中的实际应用潜力，为构筑集自供能、偏振感知与高稳定性于一体的下一代智能光电器件提供了全新材料体系和异质集成设计范式，对紫外保密通信、偏振成像等领域具有重要科学意义和应用价值。

论文信息：

Yalin Zhai, Siqi Wang, Peng Guo, Songling Feng, Peng Wan, Jilong Tang, Caixia Kan, Hui Li*, Daning Shi*, Mingming Jiang*, Synergistic Pyro-Phototronics and Structural Anisotropy in CsAg2I3/GaN Heterostructures for High-Performance Polarization-Sensitive UV Photodetectors, Advanced Science, 2026, 13(31), e74896

文章链接：//doi.org/10.1002/advs.74896
